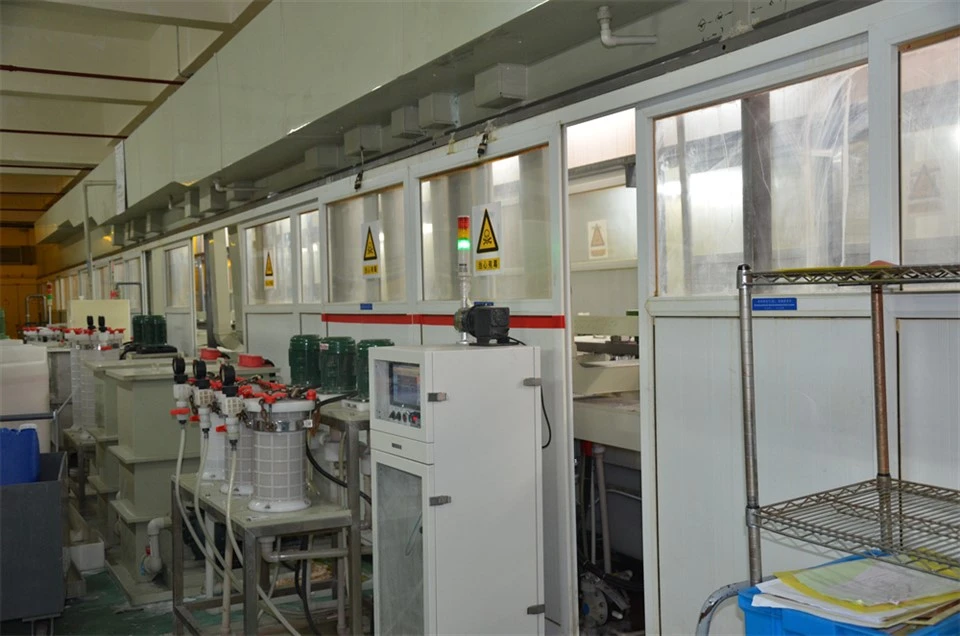

El Ni-Pd-Au-apparatuur
Stroomloos nikkel-Palladium-Gouden apparatuur (JYC-ENEPIG-serie)
Gebouwd voor draadverbindingen en soldeerbaarheid gecombineerd
Hoogwaardige IC-substraten, geavanceerde halfgeleiderpakketten en RF-apparaten. Deze producten hebben zowel draadverbindingsmogelijkheden als goede soldeerbaarheid nodig. Onze stroomloze nikkel-Palladium-Gold-apparatuur produceert de ENEPIG-afwerking. Het proces begint met stroomloos nikkel. Nikkeldikte is 3 tot 6 micron. Vervolgens brengen we een palladiumlaag aan. De dikte van palladium is 0,05 tot 0,2 micron. Deze palladiumlaag voorkomt dat goud en nikkel broze intermetallische verbindingen vormen. Tenslotte wordt een dunne immersiegoudlaag aangebracht. De gouddikte is 0,03 tot 0,08 micron. Deze afwerking voldoet aan IPC-4556. Het is vooral goed voor producten waarbij zowel gouddraadverbindingen als solderen op dezelfde pad nodig zijn.
Materialen en constructie voor meer-controle in meerdere lagen
De apparatuur heeft aparte tanks voor nikkel, palladium en goud. Elke tank heeft zijn eigen verwarmings- en filtersysteem. De stroomloze nikkeltank werkt op 82 tot 88 graden. De stroomloze palladiumtank werkt op 55 tot 65 graden. De onderdompelingsgoudtank loopt op 80 tot 88 graden. Voor elk bad maken wij gebruik van automatische chemische analysers. Deze monitoren de concentratie en vullen chemicaliën in realtime aan. Het resultaat is een consistente afzetting over alle drie de lagen.
Drie kernvoordelen
Ten eerste voorkomt de palladiumlaag defecten in het zwarte kussentje.
Bij traditionele ENIG kan nikkel onder het goud oxideren. Dit veroorzaakt een zwarte pad en slechte soldeerverbindingen. De palladiumbarrièrelaag houdt dit tegen. De sterkte van de soldeerverbinding is betrouwbaarder.
Ten tweede zijn de draadverbindingsprestaties uitstekend.
De palladiumlaag biedt een stabiele basis voor het verbinden van gouddraad. Trekkracht groter dan 10 gram. De rendementen op obligaties zijn constant hoog. Dit is van cruciaal belang voor halfgeleiderverpakkingen.
Ten derde is het procesvenster breed.
Onze badformuleringen tolereren een breder scala aan gebruiksomstandigheden. Dit maakt het proces vergevingsgezinder. De productiestilstand wordt verminderd.
Wat kopers vaak vragen
Kopers vragen ons: "Halfgeleiderklanten hebben betrouwbare ENEPIG nodig voor gemengde assemblage. Kunt u aan hun eisen voldoen?" Ja. Wij verzorgen de volledige procesbeheersing. Elke tank heeft onafhankelijke temperatuur- en chemische monitoring. Het systeem maakt verbinding met MES voor volledige traceerbaarheid. Onze ENEPIG-apparatuur wordt al gebruikt bij grote IC-substraatfabrikanten.
Technische specificaties
|
Parameter |
Specificatie |
|
Nikkellaagdikte |
3 – 6 µm |
|
Dikte van de palladiumlaag |
0.05 – 0.2 µm |
|
Gouden laagdikte |
0.03 – 0.08 µm |
|
Stroomloze nikkeltemperatuur |
82 – 88 graden |
|
Stroomloze palladiumtemperatuur |
55 – 65 graden |
|
Onderdompeling Goudtemperatuur |
80 – 88 graden |
|
Draadbinding Trekkracht |
Groter dan of gelijk aan 10 g |
|
Toepasselijke normen |
IPC-4556 |
